UTILITAS BANGUNAN - SELASA 19.30 - 20.50

PROGRAM S1 JAFT. (DARI JALUR D3) - dosen: DR.-Ing.Ir.Gagoek Hardiman dan Sukawi ST MT.

Kuliah ke: 1 Gagoek H
2 sept'08
19.30-20.50
Topik Bahasan
Pengantar umum utilitas bangunan
Garis besar Materi
Pengertian Utilitas Bangunan.
Pengenalan semua macam Utilitas
Hubungan utilitas dengan disain arsitektur bangunan, struktur dan konstruksi.

Kuliah ke: 2 Sukawi
9 sept'08
Topik Bahasan
Sistem transportasi vertical pada bangunan Bertingkat.
Garis besar Materi
Lift Katrol (dengan ruang mesin atas, tanpa ruang mesin atas),
Lift Hidraulik, lift khusus barang, berbagai macam eskalator,dll.
Sistem perhitungan lift. Hubungan lift dgn struktur dan disain arsitektur bangunan.

Kuliah ke: 3 Gagoek H
16 sept'08
Topik Bahasan
Sistem penghawaan (Air condition)
Garis besar Materi
pengertian Heat transfer. Pengertian gas pendingin, Evaporator, kompresor,condensor,katup ekspansi dll.
AC Window , Split, Ducted split, Packet, AC Central , AHU,
FCU, Pendinginan Condensor dengan kipas, pendinginan kondensor dengan cooling tower.

Kuliah ke: 4 Gagoek H
23 sept'08
Topik Bahasan
Sistem penghawaan/ Air condition: kedua (lanjutan)
Garis besar Materi
Hubungan AC dengan struktur, kondtruksi dan disain arsitektur bangunan.
Sistem penghawaan (Air condition) tahap Contoh instalasi AC pada Hot
el, Rumah Sakit, Bangunan sederhana, bangunan Tinggi dsb.

30 SEPT'08 libur menjelang hari raya (1-2 okt)

Kuliah ke: 5 Gagoek H
7 okt'08
Topik Bahasan
Dasar2 listrik (Power supply) dan elektronika
Garis besar Materi
Sistem jaringan pada rumah sederhana, rumah berlantai 1 dan bertingkat dan penerangan tingkat, bangunan tinggi.
penerangan buatan. shaft untuk instalasi listrik
sistem sekering (Fuse).
macam -macam sistem telepon Hunting, PABX,
Telekomunikasi (PABX), Intranet, internet,LAN , jaringan Sound system. Jaringan Sound sistem terpadu dengan TV, LCD , loud
speaker dsb. Misal untuk Hotel dll. Hot spot
Hubungan listrik (Power supply) dan elektronika dengan disain arsitektur bangunan.

Kuliah ke: 6 Sukawi.
14 okt'08
Topik Bahasan
Instalasi Air bersih pada komplek bangunan berlantai 1-3 dan bangunan Tinggi.
Garis besar Materi
Sistem penjernihan air dari Sumur dalam, baku mutu
air bersih, sistem upfeed, downfeed, Penzoningan.
reservoir pada bangunan tinggi, Boiler unt Hotel. standard kebutuhan air bersih.

Kuliah ke: 7 Sukawi
21 okt'08
Topik Bahasan
Sistem Pembuangan limbah cair/ padat dan sampah.
Garis besar Materi
Sistem pembuangan limbah cair, limbah padat/WC, pengolahan limbah (STP) di Basement bangunan bertingkat, pengolahan limbah rumah sakit. Shaft sampah pd bangunan tinggi.
Hubungan sistem pembuangan limabah cair/padat dengan konstruksi dan disain arsitektur bangunan.

Kuliah ke: 8 Sukawi
28 okt'08
Topik Bahasan
Sistem pencegah bahaya kebakaran
Garis besar Materi
Pengertian dasar klasifikasi kebakaran.
Peraturan jarak bangunan, site plan dalam kaitannya
dengan pencegahan kebakaran. sumber kebakaran
Hubungan sarana prasarana pencegah bhy kebakaran dengan disain arsitekrtur bangunan.

Kuliah ke: 9 Sukawi
4 Nov'08
Topik Bahasan
Sistem pencegah kebakaran
Garis besar Materi
Sistem penyelamatan manusia (tangga darurat dll)
detektor, alarm, alat pemadam portable, hidran didalam
dan luar bangunan, sprinkler siames. Helipad. dll.
Contoh penerapan pada bangunan. hubungan dengan disain arsitektur bangunan.

Kuliah ke: 10 Sukawi

Topik Bahasan
11 Nov'08
Topik Bahasan
Sistem Perawatan bangunan, di dalam bangunan dan di luar bangunan & penangkal petir.
Garis besar Materi
Gondola temporer, gondola tetap dengan ril
untuk fasade tegak, miring, kubah, cerobong
LA), Scafolding.

Sistem Penangkal Petir
Sistem faraday, Franklin, radio aktif, dll.
Contoh penerapan pada bangunan
Hubungan gondola, penangkal petir dengan disain arsitektur bangunan.

Kuliah ke: 11 Gagoek H

Topik Bahasan
18 Nov '08
Building Automatic System, Gas dan pneumatic Tube
Garis besar Materi
Ruang monitor, diagram hubungan antara ruang
monitor dengan peralatan utilitas pada bangunan anta
ra lain, jaringan AC, Penerangan, Alarm, CCTV, dsb
Sistem jaringan gas pada bangunan.
Sistem pneumatic tube pada bangunan Bank dan Rumah sakit.
Hubungan BAS dll.dengan disain arsitektur bangunan.

Kuliah ke 12 Gagoek H
Tentamen
25 Nov '08
Pemaparan Tugas oleh masing2 kelompok.

Koord.MK: gagoek Hardiman
SEMARANG, September 2008

Readmore......

Kuliah ke: 1 (Pengantar UMUM)

Readmore......

Kuliah ke: 2 (Sistem transportasi vertical)

Alat transportasi bangunan tinggi antara lain:
A. ELEVATOR (LIFT):
1.Paternoster (awal perkembangan Lift)
2.Lift katrol (traksi)
3.Lift Hidraulic
B.ESCALATOR
C.M0VING RAM, MOVING WALK
D.KURSI MEKANIS, yg dapat bergerak keatas melalui railing tangga (untuk orang tdk mampu berjalan)
Pemilihan jenis Lift, Escalator dan Moving Ram/Walk antara lain berdasarkan perhitungan kebutuhan, tuntutan performance sesuai dengan fungsi ruang/bangunan dsb, struktur/konstruksi bangunan, anggaran yang tersedia dsb.

CONTOH: 1. LIFT KATROL :a. Dengan ruang mesin diatas (gambar no 3 dari atas) b. Tanpa Ruang Mesin (contoh gambar no 2 dari atas- KUNING). 2. LIFT HIDRAULIC (dibedakan jumlah dan posisi tuas pengangkatnya. contoh gambar no 4 dari atas)

Escalator:
1. Escalator Lurus (pada halaman ini ada contoh escalator (gambar paling atas dan paling bawah-Biru, yang sedang dlm tahap pemasangan)
2.Escalator Lengkung (sbg contoh di WTC Jakarta)

(KETERANGAN LAIN2 AKAN DIBERIKAN DIRUANG KULIAH)

Readmore......

Kuliah ke: 3 (Sistem pengkondisian udara - I )

MACAM MACAM AC:
A. AC Packaged unit (indoor dan out door unit menyatu)
B. SPLIT ( indoor unit dan out door unit terpisah): terdapat Split tanpa ducting dan AC Split dengan ducting/ DUCTED SPLIT)
C. AC Central dgn CHILLER (dengan sistem pendinginan ruang tidak langsung. Artinya antara Chiller dan AHU dan Chiller dengan FCU, dihubungkan dengan chilled Water. (terdapat 2 macam pendinginan mesin Chiller/Condensor: dengan Cooling Tower atau dengan FAN/Kipas)

KETERANGAN GAMBAR
Gambar paling atas: saya didepan CHILLER . (pipa hijau air ke dan dari Cooling TOWER, pipa hitam ke dan dari AHU) sistem pendinginan mesin/kondensor dengan Cooling Tower.
Gambar kedua dari atas: Mahasiswa dsedang melihat AHU.
Gambar ketiga dari atas: COOLING TOWER.
Gambar ke 4 dari atas DUCTING penyalur udara dingin dari AHU keseluruh ruangan.

(PENJELASAN TERPERINCI AKAN DILAKSANAKAN DALAM KELAS PERKULIAHAN DAN DENGAN ALAT PERAGA DI LABORATORIUM TEKNOLOGI ARSITEKTUR)

Readmore......

Kuliah ke: 4 (Sistem pengkondisian udara - II )

Readmore......

Kuliah ke: 5 (Listrik & elektronika)

Dalam perencanaan bangunan perlu difikirkan perletakan GENSET, TRAFO, PANEL LISTRIK, SHAFT LISTRIK. dsb. Agar perletakan utilitas tersebut dapat sinkron dengan disain bangunan.

TRAFO: diperlukan untuk mengubah TM menjadi TR.
GENSET: sebagai sumber listrik cadangan apabila PLN arus listrik PLN mati. Genset menggunakan bahan bakar solar, sehingga perlu pula dipertimbangkan letak ground tank serta tempat untuk memasukkan (intake) solar

ELEKTRONIKA:
Dalam bangunan perlu pula direncanakan instalasi:
Sound System.
CCTV, jaringan BAS, Telekomunikasi dsb.

Readmore......

Kuliah ke: 6 ( ) Instalasi Air bersih

Hal2 yang akan dijelaskan saat perkuliahan:
A.Cara memperhitungkan kebutuhan air bersih dari suatu bangunan.
B.sitem pendistribusian air bersih dalam bangunan.
C.Sumber air bersih.
D.Hubungan antara jaringan air bersih dengan disain bangunan (perencanaan saft, perletakan, ground reservoir, ruang mesin pompa, roof tank dsb).

Contoh roof tank (gbr no 5.11 dan gbr no 2 dari atas).
Keterangan gambar 5.13A: sistem Down feed, untuk bangunan tinggi diperlukan ground reservoir dan pompa air (gambar paling atas).

Keterangan gambar 5.14: Sistem up feed. Karena tekanan air dari PDAM sering tidak memadai maka diperlukan ground reservoir, dan pompa khusus, terutama untuk bangunan tinggi (gambar no 3 dari atas). sumber gambar 5.11,5.13A dan 5.14 : Environmental Science Handbook, SV. Szokolay.

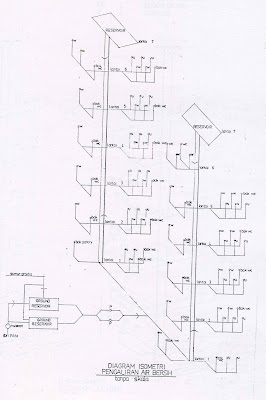

Ket,Gambar paling bawah: contoh jaringan air bersih dengan sistem DOWN FEED pada bangunan bertinggkat.

Readmore......

Kuliah ke: 7 (Sistem pembuangan limbah )

Pembuangan air limbah untuk bangunan bertingkat:
A. Pipa Tunggal
B. Pipa Ganda
C. Pipa Ganda dan satu pipa ventilasi.

Sebelum di buang ke saluran umum: air limbah perlu di treatment dengan berbagai sistem. (foto atas adalah STP pada bangunan bertingkat CITO Surabaya)

Readmore......

Kuliah ke: 8 (Sistem pencegah kebakaran I)

Komponen Utilitas Pencegah bahaya kebakaran Meliputi:
A. Sistem penatan lingkungan, jarak bangunan dll.
B. Pengadaan sarana untuk penyelamatan penghuni apabila tanda bahaya kebakaran sudah nampak.
C. Pendeteksi tanda kebakaran ( detektor asap, detektor perobahan suhu dan detektor api)
D. Alarm
E. Pemadam api (Sprinkler air, srinkler Gas (misal Halon), extinguisher, Hidrant Box, Hidrant Pilar, Siamese.
F. Helipad.

Perangkat penting dalam instalasi pencegah bahaya kebakaran antara lain:
Pempa kebakaran untuk memberi tekanan air, agar air dapat memancar dengan kuat dari sprinkler dan hidrant. Contoh pompa pemadam kebakaran (warna pipa merah, warna pipa biru unt air bersih) : gambar bawah dan gambar paling bawah kiri (sumber air dari Ground reservoir atau pun dari tanki khusus di bagian atas bangunan)

Pipa yang menyalurkan air dari ground reservoir melalui pipa (warna merah) keatas melalui SHAFT (lihat gambar paling bawah kanan).

Readmore......

Kuliah ke: 9 (Sistem pencegah kebakaran II)

Readmore......

Kuliah ke: 10 (sistem perawatan bangunan&penangkal petir)

Gondola merupakan alat untuk perawatan exterior bangunan:
Ditinjau dari pemasangannya terdapat jenis: permanent Gondola dan nonpermanent Gondola.
Jenis Gondola disesuaikan dengan penempatannya dan bentuk fasade bangunan. Pada perencanaan bangunan tinggi sangat perlu difikirkan mengenai jenis dan penempatan gondola yang sesuai dengan disain bangunan. Dalam perkuliahan akan dijelaskan berbagai tipe permanent dan nonpermanent Gondola.
